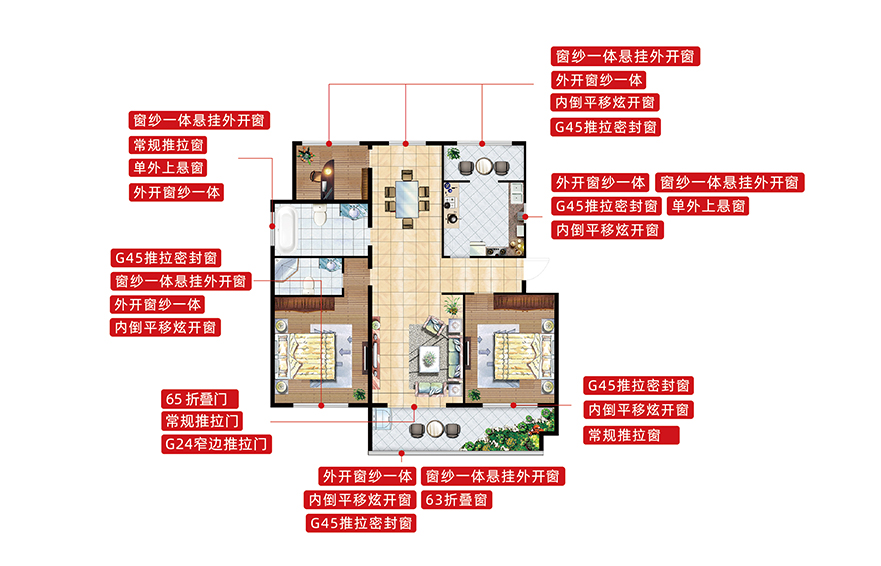

内倒平移炫开窗五金控制系统方案
窗纱一体悬挂外开五金控制系统方案
【儿童防护】窗纱一体五金控制系统方案
G45推拉密封窗五金控制系统方案
常规推拉窗五金控制系统方案
63折叠窗五金控制系统方案
上悬窗五金控制系统方案
【别墅阳光房尊享】平开门五金控制系统方案
【阳光景观尊享】65折叠门五金控制系统方案
【沉浸景观】G24窄边推拉门五金控制系统方案
常规推拉门控制系统方案

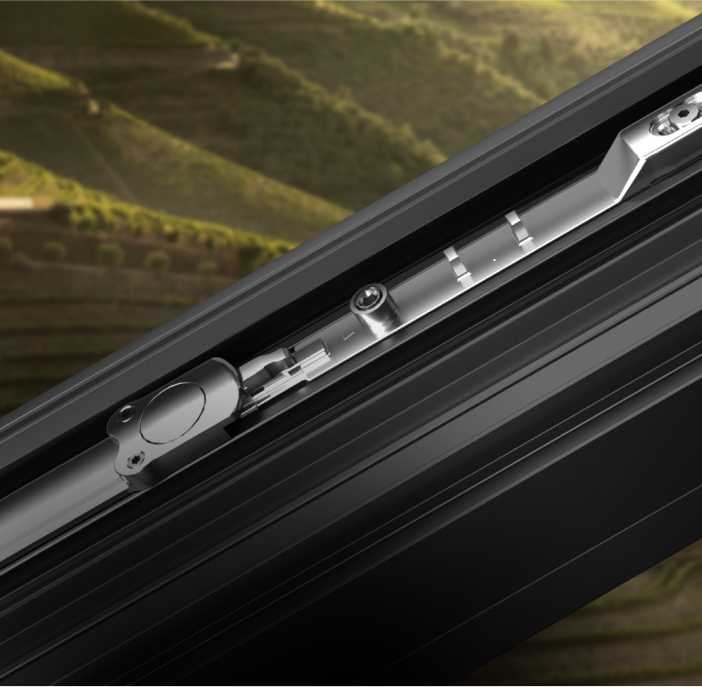

甄选高品质五金材质
铝合金|锌合金|304不锈钢五金
结合独创的防潮防霉菌表面处理工艺
喷涂|电镀环保彩锌|氧化

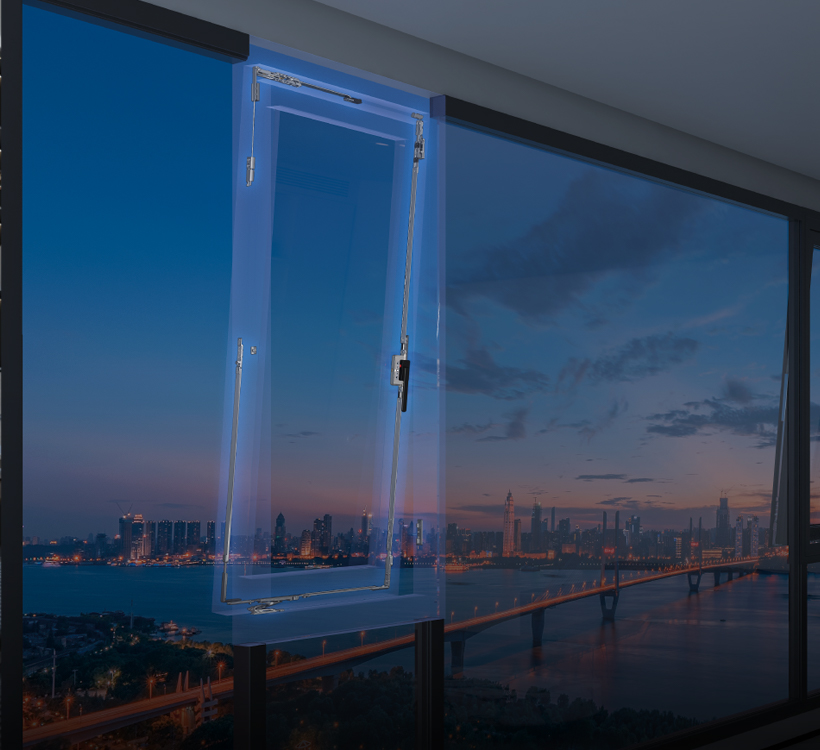

品质于“心” 深藏不露 整套方案隐藏式五金设计
不破坏窗户整套外观结构设计
无需修剪胶条,美观、密封兼得
产品类型 | 配件序号 | 产品名称 | 产品编号 | 数量 | 单位 | 备注 |
内开纱扇 | ||||||
执手及其传动件 | 1 | PH922有基座执手 | PH922.00.168H5 | 1 | 个 | 抑菌砂纹黑,可选银色、古铜色 |
SP07方轴 | SP07.12.25C021X | 1 | 个 | 25mm长 | ||
AGC37系列传动壳 | AGC37.10.011H5 | 1 | 个 | 10.5mm中心距,可选其他规格中心距 | ||
锁杆 | 2 | ALR21安全锁杆 | ALR21.01.021H4 | 2 | 个 | |
锁座 | 3 | C槽不锈钢锁座 | ALP23.00.38H5 | 2 | 个 | 304不锈钢 |
铰链 | 4 | 框扇平齐180度轻型铰链 | CATH24.00.1T38H5 | 1 | 付 | 承重15KG,开启角度1809 |
外开玻扇 | ||||||
执手及其传动 件(二选一) |
5 | PH924有基座偏心执手 | PH924.00.168H5 | 1 | 个 | 抑菌砂纹黑色,可选银色、古铜色 |
SP07方轴 | SP07.07.60C021X | 1 | 个 | 方轴60mm长,规格可选 | ||
悬挂外开传动壳 | AGC50.26.014H4 | 1 | 个 | 26mm中心距,可选其他规格 | ||
6 | PH939有基座偏心执手 | PH924.00.168H5 | 1 | 个 | 抑菌砂纹黑色,可选银色、古铜色 | |
SP07方轴 | SP07.07.60C021X | 1 | 个 | 方轴60mm长,规格可选 | ||
悬挂外开传动壳 | AGC50.26.014H4 | 1 | 个 | 26mm中心距,可选其他规格 | ||

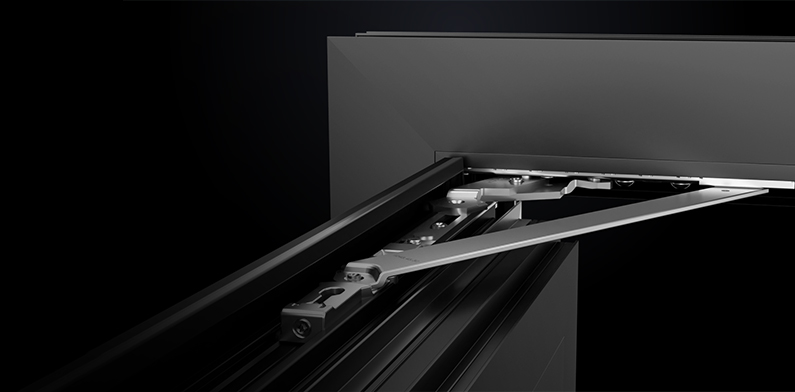

铰链 | 7 | C槽 隐藏式悬挂外开(左/右)Pro | CTA80.20.38L/RH5 | 1 | 个 | 开启角度80°,80KG承重;扇宽510-900mm,扇高665-2000mm; |
选配件 | ||||||
8 | 中间角传动器 | AMCT10.00.021 | 1 | 个 | 当扇宽超800mm,扇高超1200mm时,推荐加装中间锁、提高安全性、锁闭力和密封性 | |
9 | ALR28滚套锁杆 | ALR28.65.021H4 | 1 | 个 | ||
10 | C槽锁座 | ALP10.00.021 | 1 | 个 |
