北方内陆
磅礴雄壮的北国风光,从戈壁大漠一路向东,拥抱肥沃的东北黑土地,守护与风沙周旋的北方长空,白色冰雪覆盖的门窗屋脊
北方内陆气候环境条件情况
气候环境特点
主要为温带大陆性气候、局部温带季风气候、高原山地气候主要气候特征为冬季寒冷、夏季炎热。
  • 对门窗的要求
    保温、隔热、防风沙、高气密
  • 对五金的要求
    多锁点、让胶条与门窗紧密贴,合防“冷脆”、 高强度、高韧性。
35297046 29184305
北方内陆产品
北方内陆全线产品基于区域环境特点加强防寒、密封、防风沙、抗风压性能

内开内倒五金控制系统方案

【厨卫优选】内开内倒五金控制系统方案

【沉浸景观】内开内倒五金控制系统方案

内倒平移炫开窗五金控制系统方案

【儿童防护】内开内倒五金控制系统方案

内平开窗五金控制系统方案

【儿童防护】内平开窗五金控制系统方案

【沉浸景观】内平开窗五金控制系统方案

提升推拉门五金控制系统方案

G41推拉密封门五金控制系统方案

平开门五金控制系统方案

【沉浸景观】65折叠门五金控制系统方案

产品版图

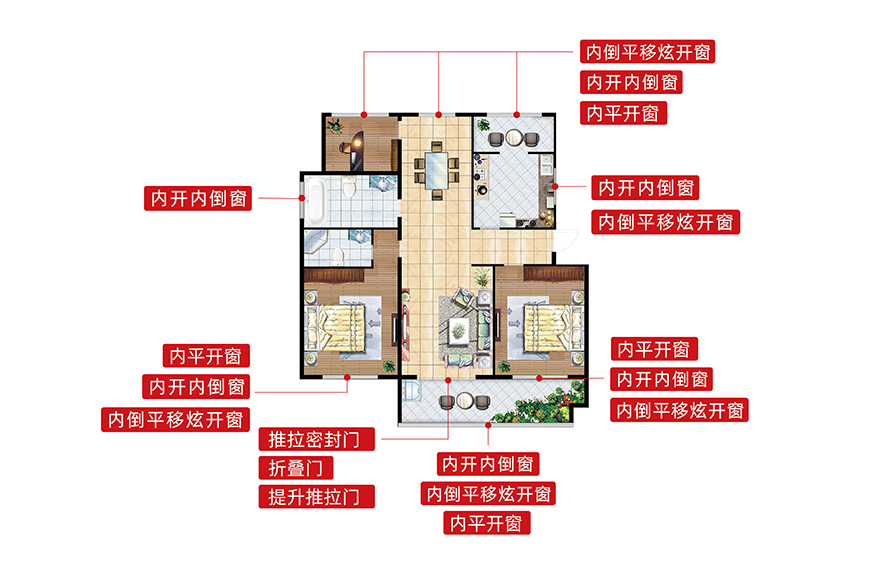

北方内陆三室一厅的家庭场景
针对客厅、房间、厨房、卫生间等场景的全屋门窗五金解决方案
84627159
180°内开内倒五金控制系统
屋外冰天雪地 屋内温暖如春
有效提升室内温度,带来更温暖的居家体验

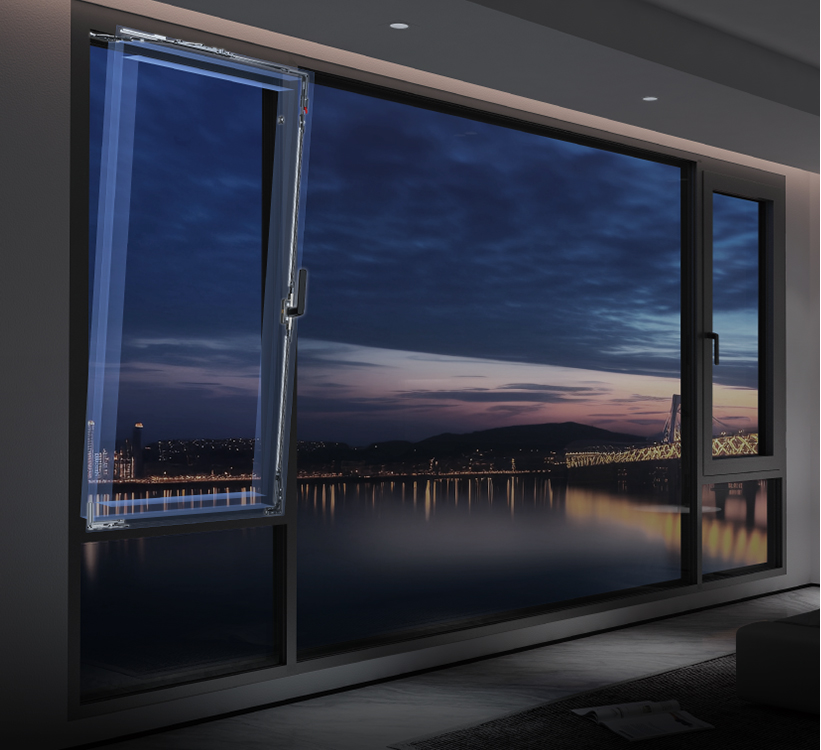

三种状态 轻松驾驭每种天气
  • 01357648
    180°内平开
    晴天大通风,自然深呼吸
    便捷易清洁,细微见品质
  • 74135806

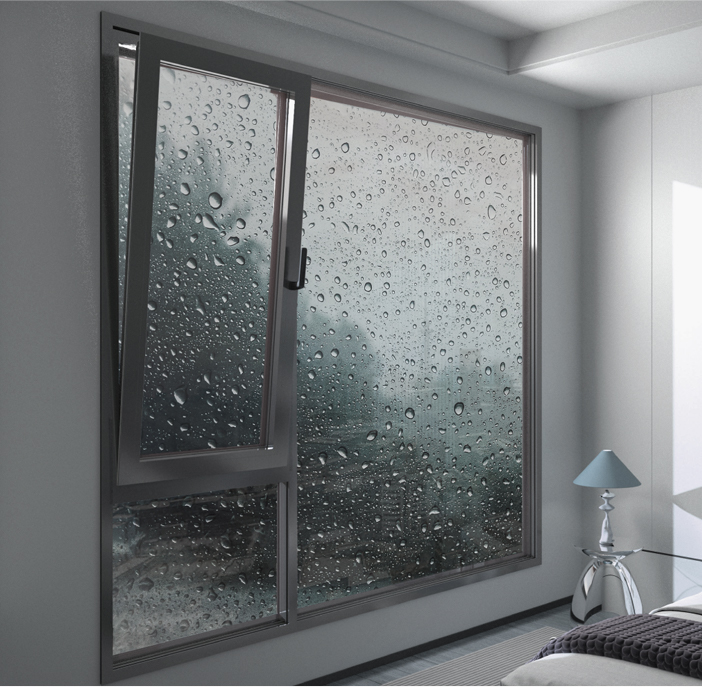

    内倒小开启
    雨天无渗漏,从容微通风
    释放室内空间,杜绝刮碰隐患
  • 53407628
    锁闭状态
    抵御严寒,保持室内温度稳定
    隔绝风沙,室内洁净持久耐用
  • 53104962
    首选内开内倒
    无惧风沙 打理省心
    避免冰冻 开启顺畅
    性能升级 保温可靠
产品优势

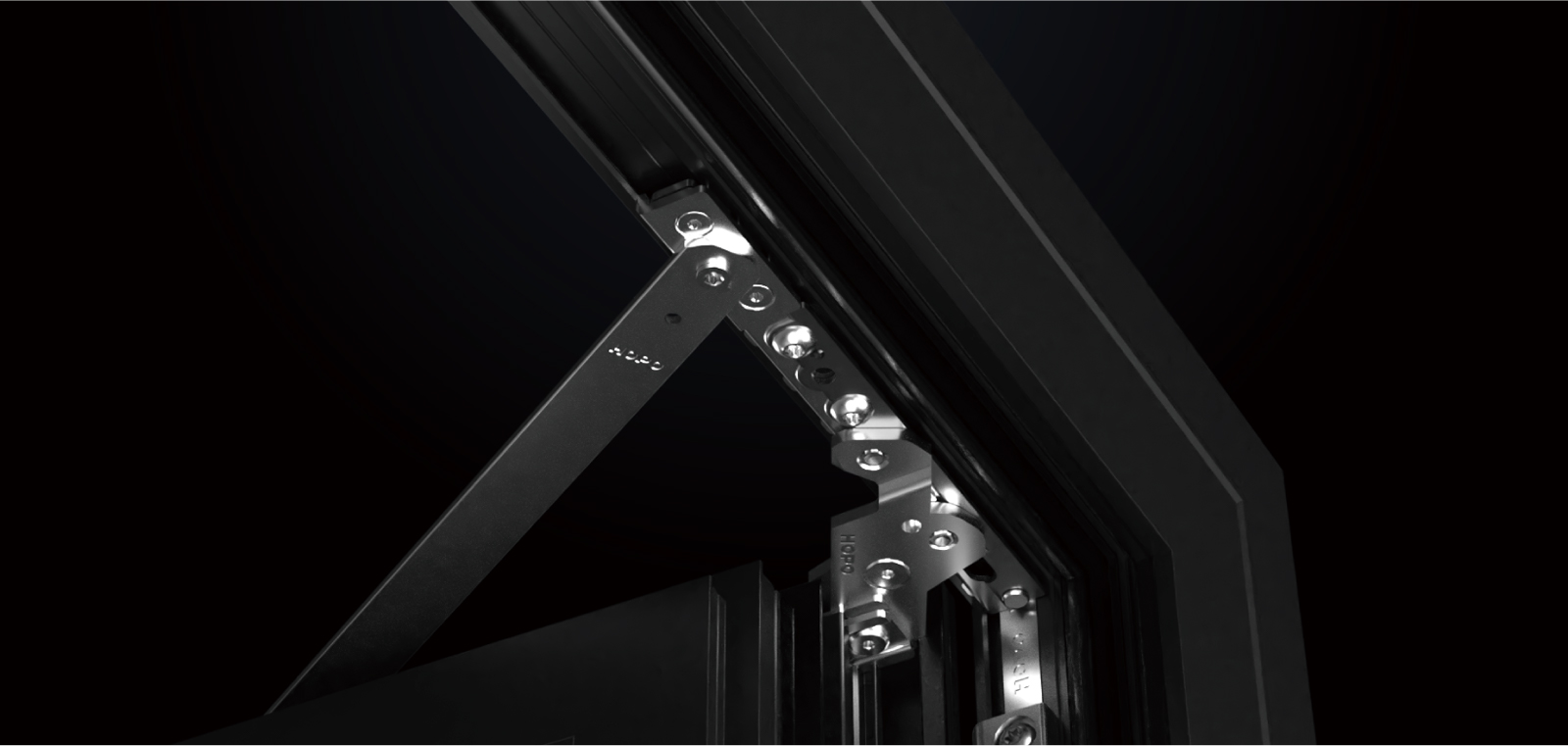

  • 35124809
    防腐防下沉 久用如新

    独创高防腐表面处理工艺 甄选高品质五金材质
    铝合金|锌合金|304不锈钢五金
    采用独创的高防腐表面处理工艺
    防腐蚀性能出色


    防沉五金加持小零件大寿命 避免较链侧长期受力导致执手侧下沉
    科学搭配防沉五金
    持久保障正常启闭功能
    历久弥新

  • 13708564
    全隐藏式设计 风格百搭

    品质于“心” 深藏不露 整套方案隐藏式五金设计
    不破坏窗户整套外观结构设计
    无需修剪胶条,美观、密封兼得

  • 57692410

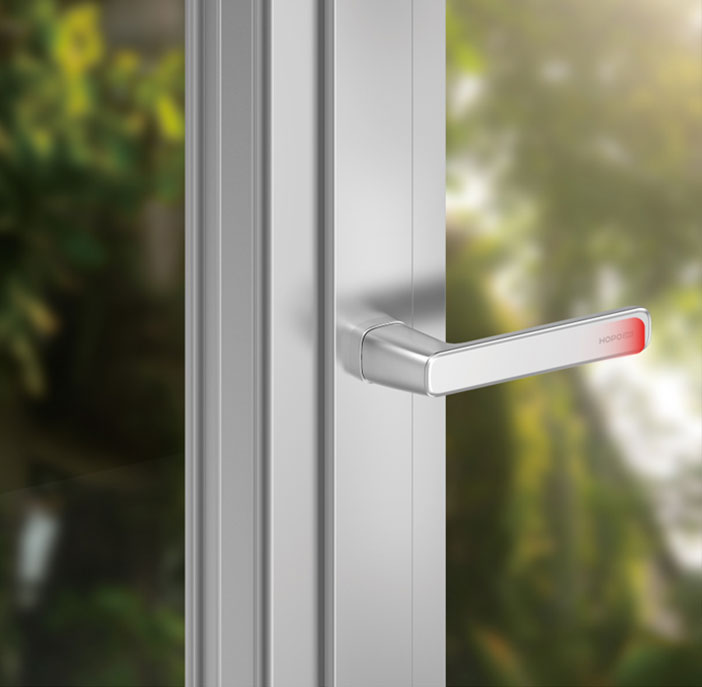

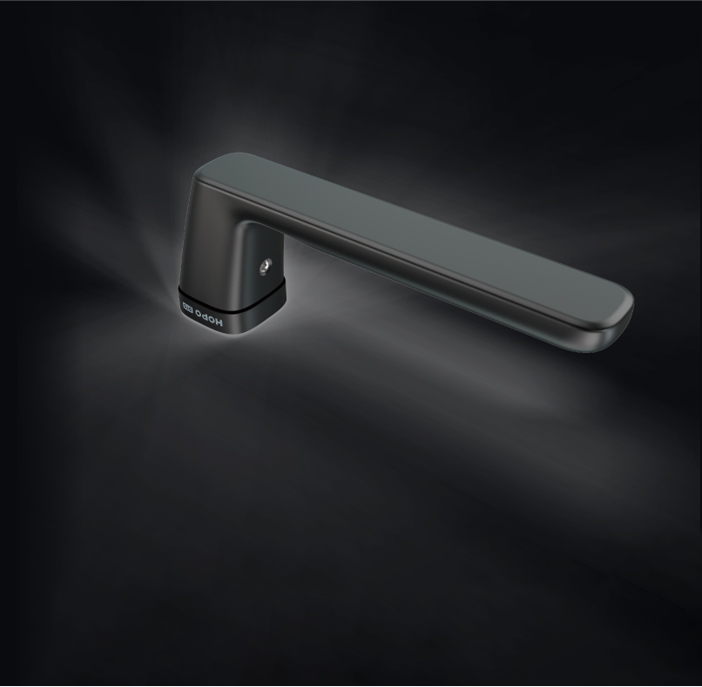

    执手健康技术突破

    99.9%抑菌率 呵护家人健康 告别传统执手长期使用的健康隐患
    采用自主研发的创新型抑菌执手
    纳米银离子抑菌涂层
    抵御细菌滋生
    抑菌率高达99.9%,久用无忧


    * 国家认可级实验室双认证INTERTEK+SGS双认证
    * 使用寿命235000次,超国标

    * 抑菌率数据来源SGS检测

  • 35829710

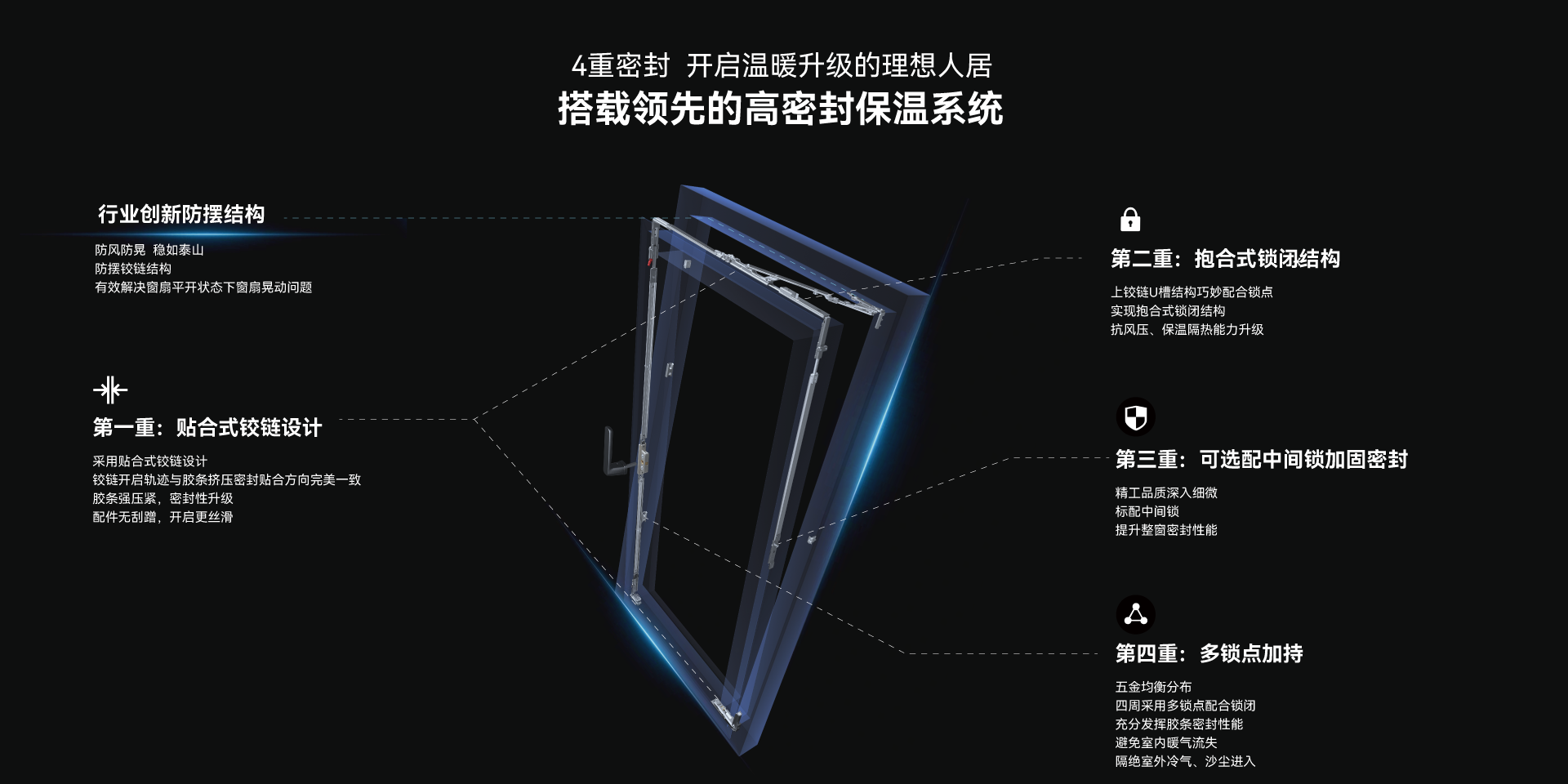

    硬核排水结构无渗漏

    风雨无忧 乐享安居 四周三道及三道以上的密封结构
    合理分布的排水结构设计
    非常适合用于北方沿海
    预防暴雨天气雨水倒灌现象

  • 56802179
    隐藏式设计风格百搭

    品质于“心” 深藏不露整套方案全隐藏 式五金设计
    启闭硬核心, 深藏不外漏
    不破外窗户整套外观结构设计
    无需峰剪胶条,美观,密封兼得

  • 34067581
    沿海防腐蚀处理工艺

    超凡性能无惧时间考验 品质材质与耐腐工艺强强联合高品质五金材质
    铝合金|锌合金1304不锈钢
    较常规五金,更不易腐蚀
    自研表面处理工艺
    防腐性能强劲
    适合在北方沿海易腐条件下使用

内开内倒五金配置方案
组合爆炸图
05197642
序号 配件序号 产品名称 产品编号 数量 单位 备注
1 1 PH312无基座执手 PH312.00.1T168H3 1 抑菌砂纹黑、颜色可选
2 SP07方轴(配螺丝) SP07.07.2T26C021X 1 外漏26mm轴长 带长25mmM4沉头螺丝*2
3 传动壳 AGC50.13.014H4 1 13中心距,可选6.5mm中心距
1-1 4 PH922执手 PH922.00.168H5 1 抑菌砂纹黑、颜色可选
5 SP07方轴 SP07.12.25C021X 1 25mm长、长度规格可选
3 传动壳 AGC50.13.014H4 1 13中心距,可选6.5mm中心距
1-2 6 PH401无基座执手 PH401.00.168H2 1 抑菌砂纹黑、颜色可选
7 免铣槽传动壳 AGC50.00.021H4 1
1-3 8 AH505拨叉执手 AH505.22.168H5 1 抑菌砂纹黑、颜色可选
9 转换组件 AFT20.00.38 1
2 10 传动组件(Pro) AD21.00.021H4 1 微调传动组件
2-1 11 传动组件 AD20.00.021 1
2-2 12 小槽传动组件 AD23.00.021H4 1 配套序号1 15 180°开启铰链
3 13 铰链组件左(Pro) CATT51.35.P1T38LHS 0 根据实际窗型选择左右、扇宽475-1000 扇高595-2600、承重100KG、开启角度90°
铰链组件右(Pro) CATT51.35.P1T38RH5 0 根据实际窗型选择左右、扇宽475-1000 扇高595-2600、承重100KG、开启角度90°
3-1 14 铰链组件(左) CATT51.35.38L 0 根据实际窗型选择左右、扇宽510-1000mm、扇高560-2600mm、承重100KG、开启角度90°
铰链组件(右) CATT51.35.38R 1 根据实际窗型选择左右、扇宽510-1000mm、扇高560-2600mm、承重100KG、开启角度90°
3-2 15 180°内开内倒铰链(左) CATT55.20.38LH5 0 根据实际窗型选择左右、可适配10-14小槽,扇宽480-1000mm、扇高595-2600mm、承重100KG、开启角度180°
180°内开内倒铰链(右) CATT55.20.38RH5 1 根据实际窗型选择左右、可适配10-14小槽,扇宽480-1000mm、扇高595-2600mm、承重100KG、开启角度180°
3-3 16 小摇臂铰链组件(左) CATT51.30.1T021LX 0 根据实际窗型选择左右、扇宽370-510mm、扇高595-2600mm、承重100KG、开启角度90°
小摇臂铰链组件(右) CATT51.30.1T021RX 1 根据实际窗型选择左右、扇宽370-510mm、扇高595-2600mm、承重100KG、开启角度90°
4 17 C槽风撑 ATR20.09C38X 1 开启角度90°标配
选配件
5 18 中间角传动器 AMCT10.00.021 1 铰链侧中间锁,与序号114搭配,与19二选一
19 中间角传动器 AMCT20.00.021H4 1 铰链侧中间锁,除序号114外铰链选择,与17二选一
20 ALR28滚套锁杆 ALR28.65.021H4 1 铰链侧中间锁,与序号121搭配,数量可按需增加
21 C槽锁座 ALP10.00.021 1 铰链侧中间锁,与序号120搭配,数量可按需增加
22 小槽锁座 ALP10.00.1T021H4 1 铰链侧中间锁,替换序号121数量可按需增加
5-1 23 内开内倒密封组件 AB200.00.021X 1 90°PRO内开内倒选配,与序号5二选一
24 传动壳 AGC50.06.014H4 1 极窄,6.5mm中心距
25 附加承重器(左) ADD21.00.011LH2 0 根据实际窗型选择左右、开启角度90°高承重选配选配后承重可达180KG。
附加承重器(右) ADD21.00.011RH2 1 根据实际窗型选择左右、开启角度90°高承重选配选配后承重可达180KG。
