内倒平移炫开平窗五金方案

内倒平移炫开窗五金配置方案
内倒平移炫开窗配件方案

新一代炫开窗

“重新定义内倒平移”

内倒平移炫开窗五金配置示意图

内倒平移炫开窗配件方案

序号	产品名称	产品编号	数量	单位	备注
01	PH312无基座执手	PH312.00.1T168H3	1	个	抑菌砂纹黑可选银色、古铜色
02	SP07方轴(配螺丝)	SP07.07.2T26C021X	1	个	外露26mm轴长带长25mmM4沉头螺丝*2
03	隐藏式内倒平移系统（左）	ASS56.00.031LHPRO4	1	套	左边
03	隐藏式内倒平移系统（右）	ASS56.00.031RHPRO4	1	套	右边

方案优势

两种开启方式

窗扇内移距离72mm，不占用室内空间，实现大面积通风换气
内倒距离115mm，采用双侧双拉臂结构设计，微通风保持室内空气流通

平移开启内倒开启

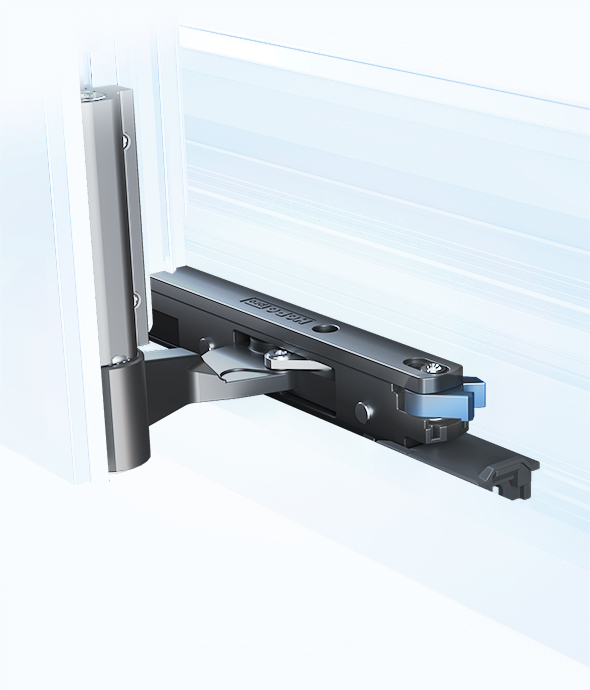

内移自锁保护五金

防止推拉过程与窗框碰撞摩擦

窗扇内移自锁结构设计保护门窗和五金
超强承重

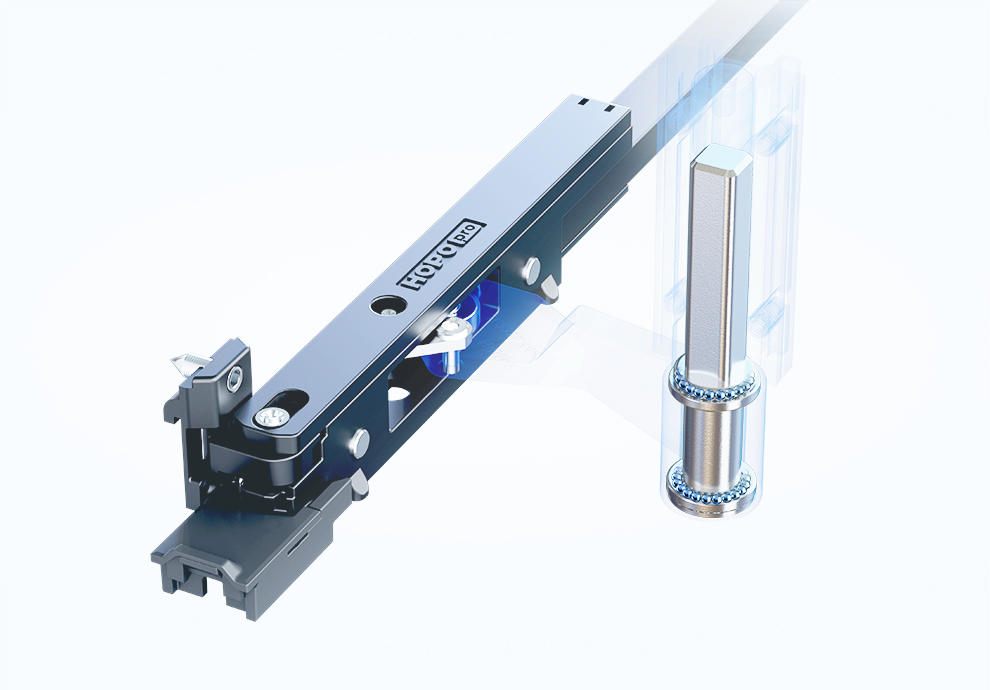

高强度硬质合金主轴，配合钢珠轴承结构，实现100KG超高承重

满足三层玻璃大窗扇承重需求

安装便捷

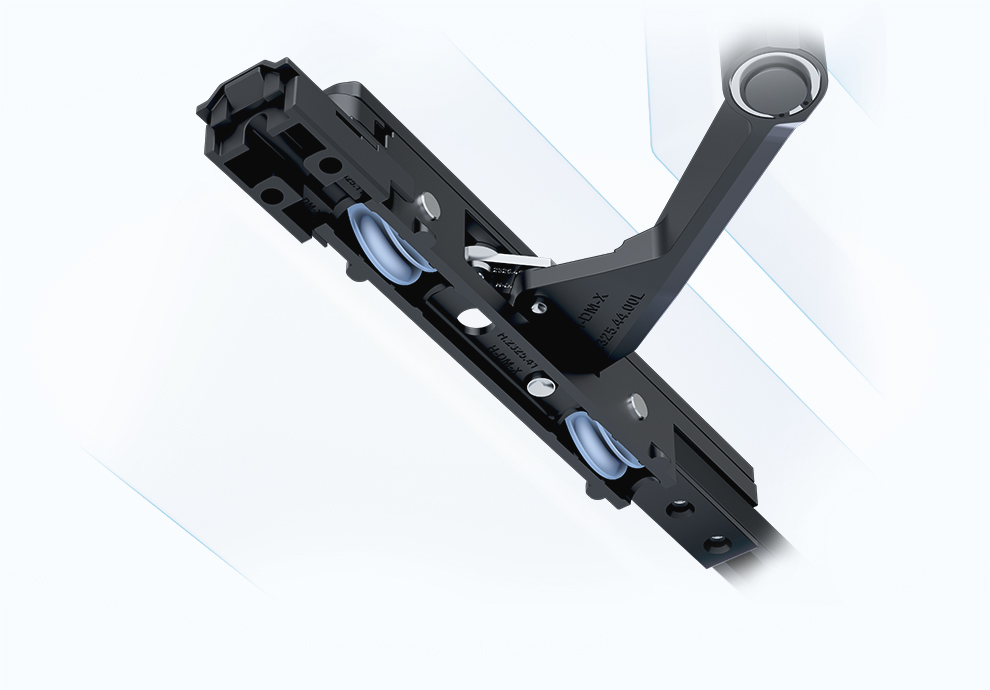

上下滑轮组件

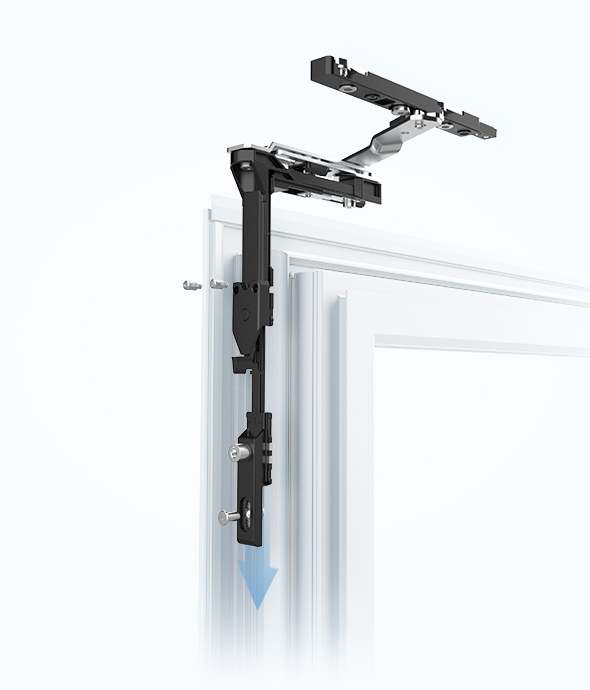

角部穿槽定位

一键安装
顺滑启闭

创新高分子滑轮，双向助力结构

静音顺滑推拉更省心

高效组装

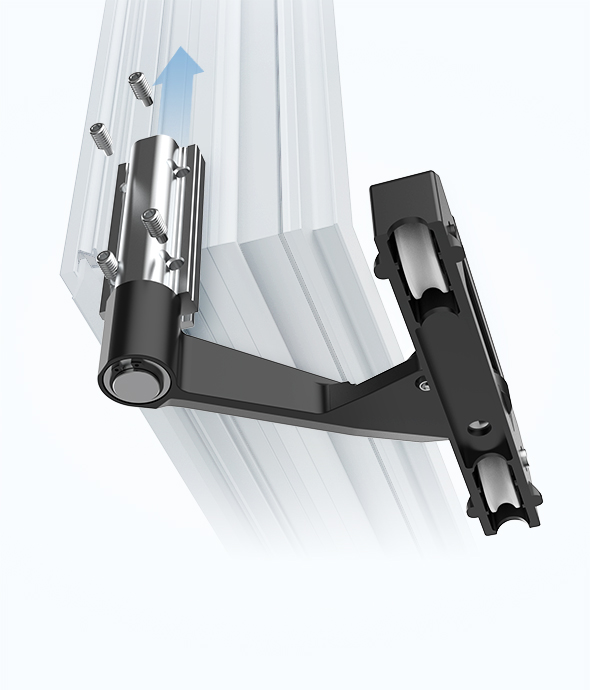

滑轮组件安装，不损坏型材和角码

保证窗扇结构强度
